Bohrungsabdichtung Voigtei

Ziel Einsatz des Konzeptes der Bentonitformsteine für die Abdichtung von flüssigkeitsgefüllten und/oder trockenen Bohrungen
Beteiligte Harbour Energy plc, ExxonMobil, IbeWa
Vorgehen
  • Laboruntersuchungen zur Eignungsbeurteilung Bentonit
  • Entwicklung Bentonit-plug
  • Entwicklung Einbautechnologie
  • laborative Testung im realen Maßstab
  • in situ-Testung
Zeitraum seit 2023
Standort Freiberg, Sachsen; Voigtei, Noedersachsen
Materialien Bentonit
Referenz  -



Materialentwicklung und Parametrisierung

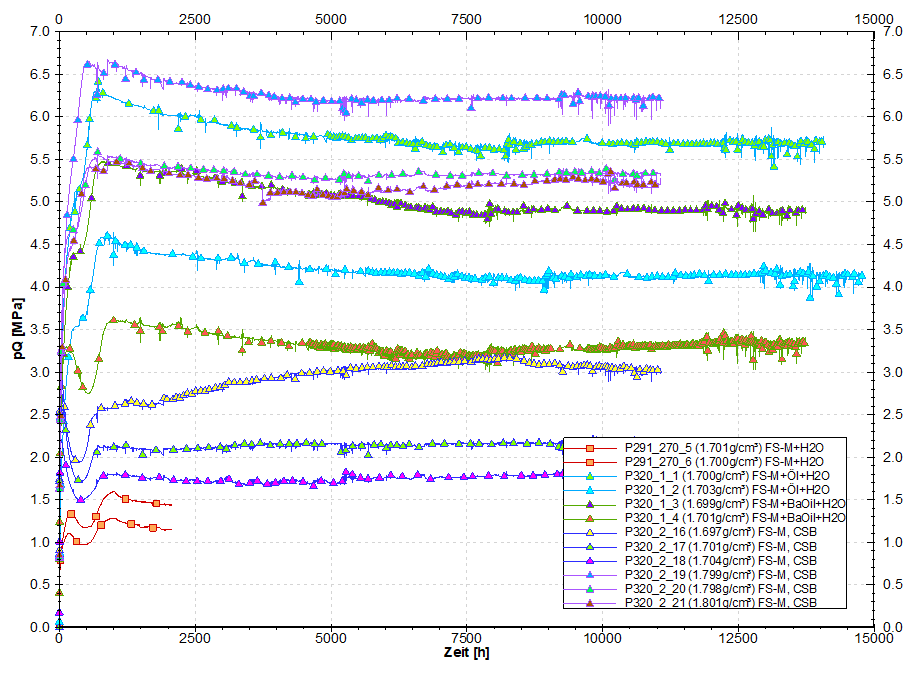

Diagramm Quelldruck zur Materialauswahl

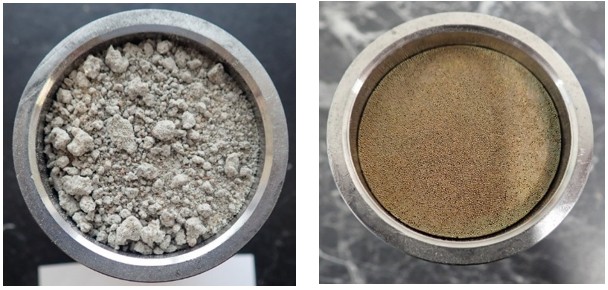

Vorbereitung Quelldruckversuche Labor
Schema Quelldruckversuch

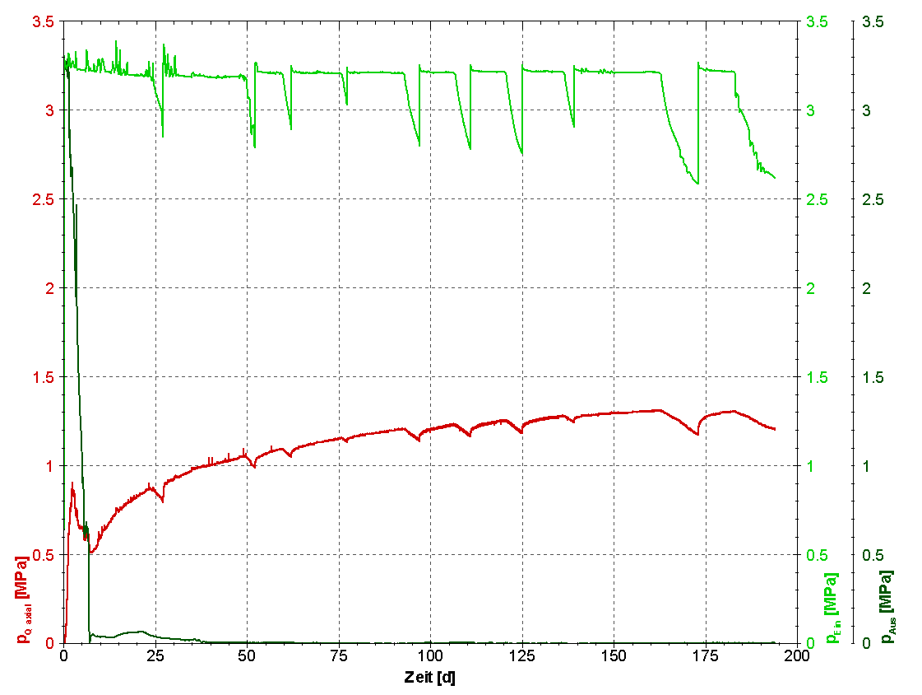

Diagramm Verlauf Quelldruckentwicklung

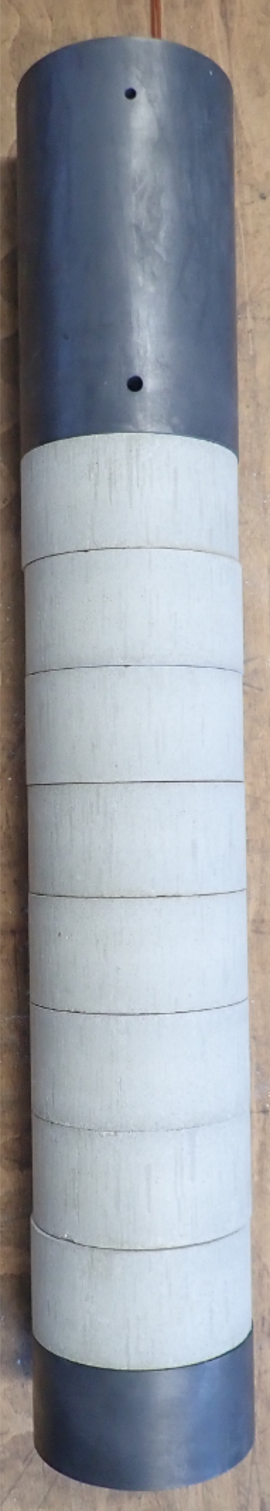

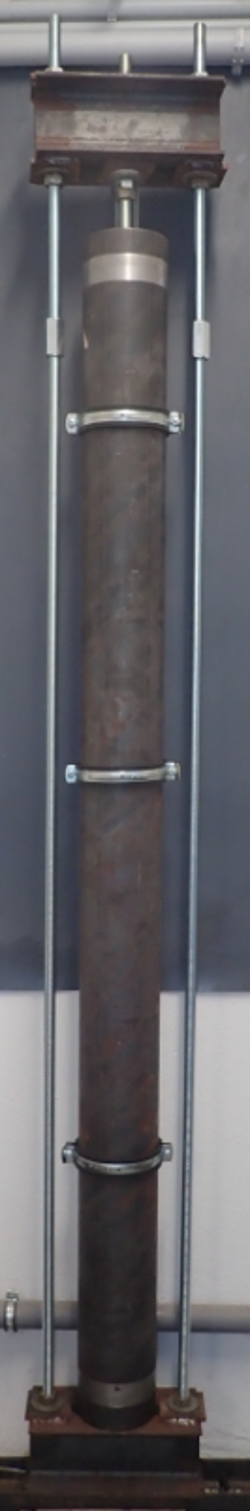

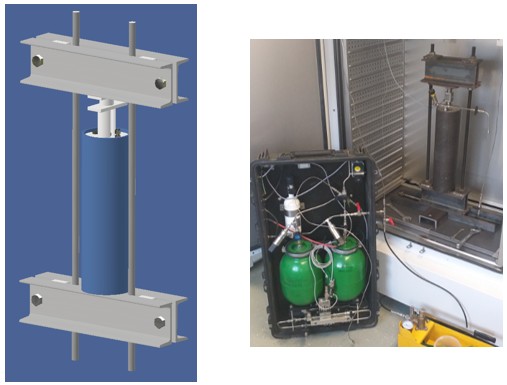

halbtechnischer Quelldruckversuch - Schema und Praxis



  Rohrversuch 1 Rohrversuch 2 Rohrversuch 3
Einbautrockendichte 1,78 g/cm3 1,72 g/cm3 1,72 g/cm3
Druckdifferenz pEin - pAus ≈ 2,1 MPa (Stand: 11.03.2024) -1,6 MPa (Stand: 05.06.2024; pAus > pEin) 3,14 MPa (Stand: 15.08.2024)
axialer Quelldruck 1,8 MPa (Versuchsende: 23.04.2024; 68 Tage Versuchsdauer) 2,5 MPa (Stand: 05.06.2024; 38 Tage Versuchsdauer) 0,8 MPa (Stand: 15.08.2024; 23 Tage Versuchsdauer)
Haftscherfestigkeit ≈ 0,6 N/mm² ??ausstehend ??ausstehend

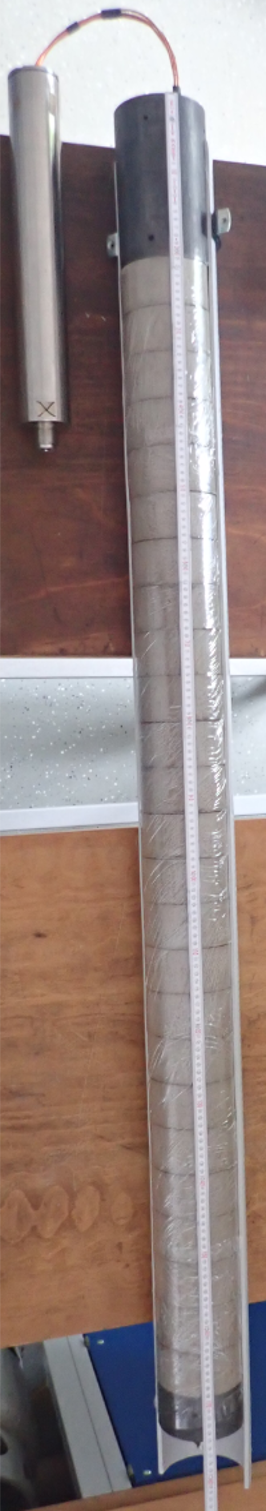

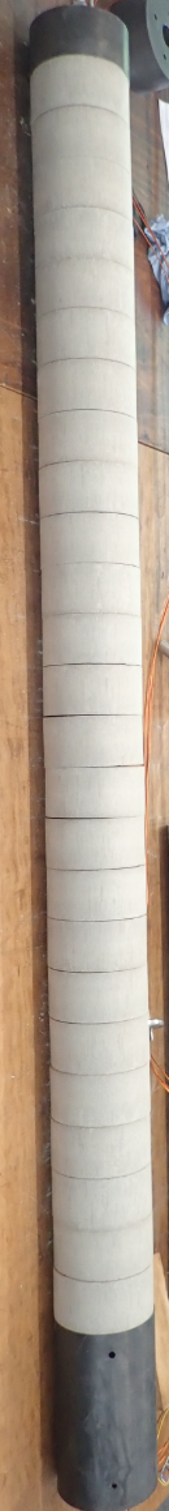

Bentonit-plug

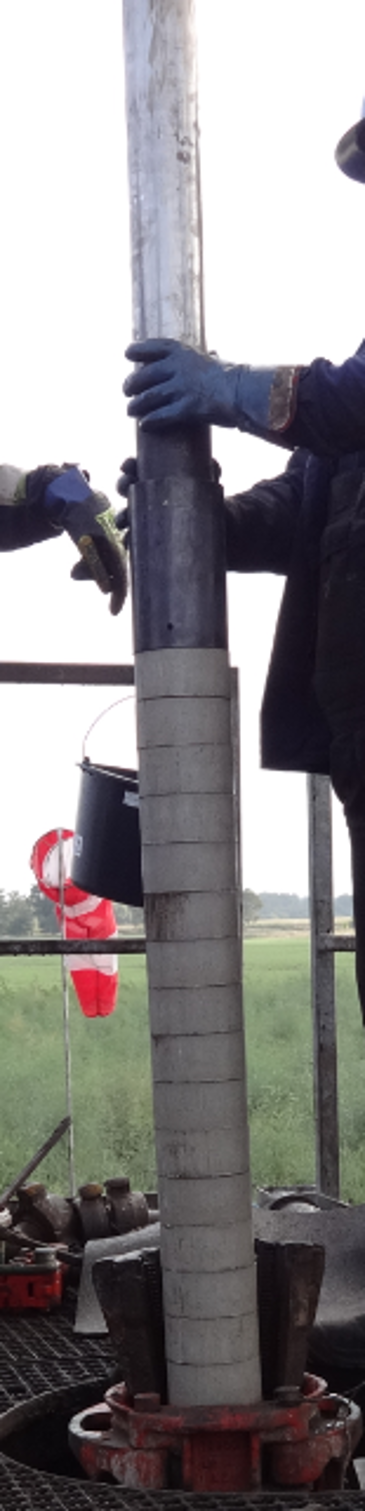

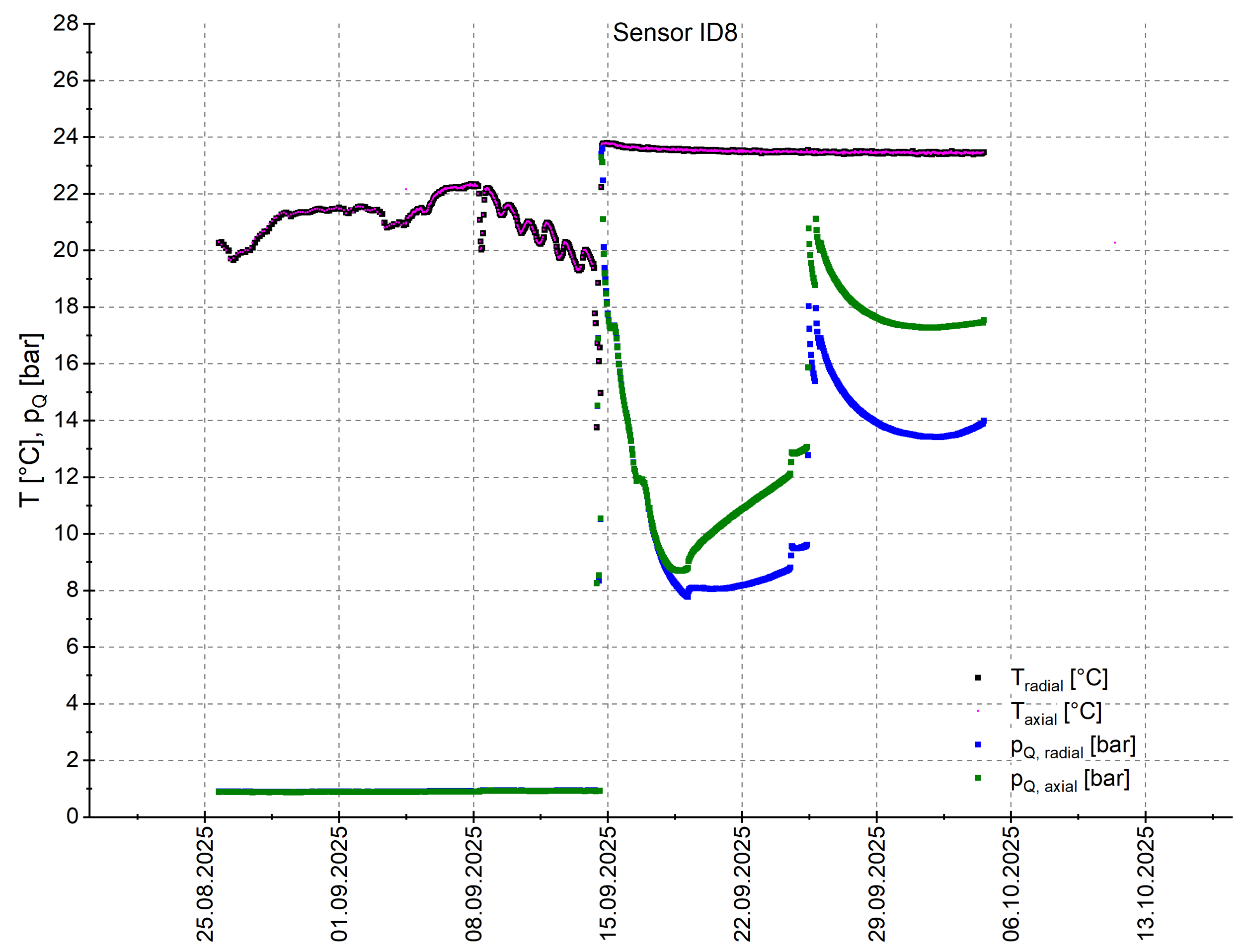

Funktion wurde erfolgreich großtechnisch in Bohrloch (280 mT) nachgewiesen (2. Test ist vorgesehen)

Applikation im Salinar möglich - eine Anpassung des Einbaues ist erforderlich

Vorteile

  • geringer technischer Aufwand
  • Formsteine sind entwickelt
  • Langzeitsicherheit auf Basis natürlicher Analoga
  • aktive Dichtung, pQ bis 2,5 MPa axial
  • kL < 1E-17 m²


Nachteile

  • Anpassung des Einbaues auf Gegebenheiten im Salinar notwendig
    • Einbau Firste, Stöße - Einbautechnologie muss entwickelt werden
    • ggf. ist Aktivierung notwendig

wahrscheinlich kostengünstiger (?, keine Kenntnis zu Kosten herkömmlicher Verschluss mit MgO-basierten Mörteln)

Vom Labor in die Praxis
